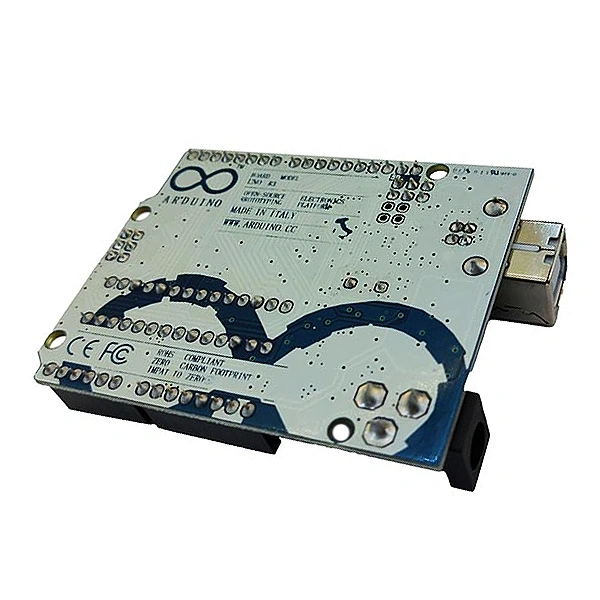

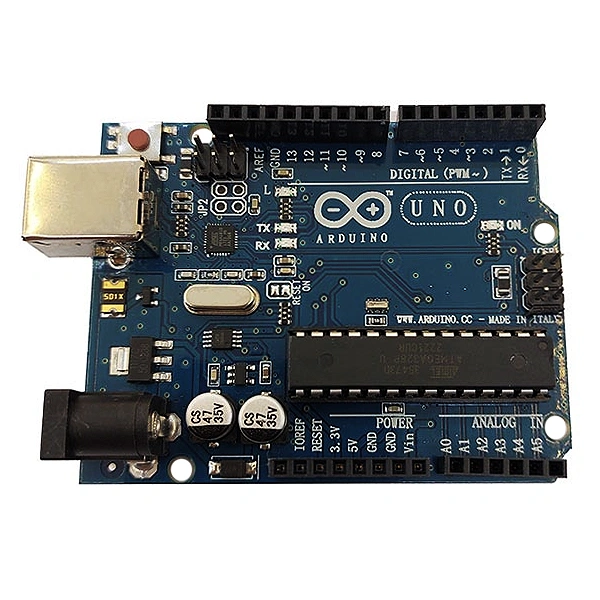

ماژول آردوینو Uno R3 DIP: اسطوره‌ای که همچنان می‌درخشد

پایه‌گذار انقلاب الکترونیک DIY

در دنیای الکترونیک و پروژه‌های عملی، آردوینو Uno R3 DIP به نمادی تبدیل شده است که مرز بین مبتدیان و حرفه‌ای‌ها را محو کرده است. این ماژول که با معماری DIP (Dual In-line Package) ارائه می‌شود، نه تنها به دلیل سادگی و قابلیت اطمینان، بلکه به خاطر دسترسی بی‌نظیر به پین‌ها و امکان تعویض آسان میکروکنترلر، همچنان محبوبیت گسترده‌ای دارد. در واقع، Uno R3 دروازه ورود هزاران نفر به دنیای الکترونیک برنامه‌پذیر بوده است.

طراحی کلاسیک با مهندسی دقیق

معماری DIP: مزیت متمایزکننده

برخلاف نسخه‌های SMD، نسخه DIP آردوینو Uno R3 از میکروکنترلری استفاده می‌کند که در سوکت نصب می‌شود. این طراحی امکان تعویض سریع و آسان ATmega328P در صورت آسیب دیدن را فراهم می‌آورد. علاوه بر این، برای دانشجویان و علاقه‌مندان، مشاهده مستقیم چیپ اصلی، درک فیزیکی بهتری از سیستم ایجاد می‌کند.

چیدمان بهینه پین‌ها

۱۴ پین دیجیتال I/O که ۶ تای آن می‌توانند به عنوان خروجی PWM استفاده شوند. ۶ ورودی آنالوگ با رزولوشن ۱۰ بیت برای خواندن سنسورها. پین‌های ارتباطی شامل UART، SPI و I2C که پروتکل‌های استاندارد صنعتی را پشتیبانی می‌کنند. منبع تغذیه متنوع از USB، جک DC یا پین Vin.

مشخصات فنی جامع و دقیق

هسته پردازشی قدرتمند

میکروکنترلر: ATmega328P با معماری ۸-بیتی AVR
سرعت کلاک: ۱۶ مگاهرتز (کوارتز سرامیکی)
حافظه فلش: ۳۲ کیلوبایت (KB) برای ذخیره‌سازی برنامه
حافظه SRAM: ۲ کیلوبایت برای داده‌های موقت
حافظه EEPROM: ۱ کیلوبایت برای ذخیره‌سازی داده‌های غیرفرار

ویژگی‌های ارتباطی پیشرفته

پورت USB نوع B: برای برنامه‌ریزی و ارتباط سریال
مبدل USB به سریال: چیپ ATmega16U2 (در نسخه‌های جدید) یا CH340 (در برخی کلون‌ها)
پین‌های ICSP: برای برنامه‌ریزی مستقیم میکروکنترلر
دکمه ریست: راه‌اندازی مجدد سریع سیستم

مزایای منحصر به فرد نسخه DIP

قابلیت تعمیر و ارتقای آسان

در صورت آسیب دیدن میکروکنترلر، می‌توان به راحتی آن را تعویض کرد. برای پروژه‌های خاص می‌توان میکروکنترلر برنامه‌ریزی شده را مستقیماً در برد هدف استفاده کرد. کاهش هزینه‌های نگهداری به دلیل ماژولار بودن طراحی.

مناسب برای آموزش و آزمایش

برای دانشجویان الکترونیک، مشاهده فیزیکی میکروکنترلر کمک آموزشی ارزشمندی است. امکان آزمایش برنامه‌های مختلف روی میکروکنترلرهای متعدد بدون نیاز به بردهای مجزا. درک بهتر عیب‌یابی به دلیل دسترسی مستقیم به هسته سیستم.

انعطاف در توسعه پروژه

پس از تکمیل توسعه روی آردوینو، می‌توان فقط میکروکنترلر را در برد نهایی استفاده کرد. امکان برنامه‌ریزی میکروکنترلرهای یدکی برای جایگزینی سریع. کاهش اندازه نهایی محصول با حذف بخش‌های غیرضروری برد آردوینو.

کاربردهای گسترده و متنوع

آموزش الکترونیک و برنامه‌نویسی

در مدارس و دانشگاه‌ها به عنوان ابزار اصلی آموزش میکروکنترلر. برای کارگاه‌های آموزشی به دلیل سادگی و اطمینان بالا. در کلاس‌های برنامه‌نویسی برای آموزش مفاهیم پایه تا پیشرفته.

پروژه‌های تحقیقاتی و نمونه‌سازی

برای محققان و دانشجویان تحصیلات تکمیلی که نیاز به نمونه‌سازی سریع دارند. در آزمایشگاه‌های دانشگاهی برای اجرای ایده‌های نوآورانه. برای اثبات مفهوم (Proof of Concept) قبل از طراحی برد اختصاصی.

توسعه محصولات تجاری

در مرحله نمونه اولیه محصولات الکترونیکی. برای تولید محدود محصولات با تیراژ پایین. به عنوان هسته مرکزی در برخی محصولات نهایی.

پروژه‌های هنری و تعاملی

در هنر دیجیتال برای ایجاد آثار تعاملی. برای نمایشگاه‌های رسانه‌ای که نیاز به تعامل با مخاطب دارند. در نصب‌های تعاملی موزه‌ها و گالری‌ها.

مقایسه با سایر بردهای آردوینو

 Nano

مزیت Uno: پین‌های بیشتر، پایداری بهتر، اتصال آسان‌تر شیلدها. مزیت Nano: اندازه کوچک‌تر، قیمت پایین‌تر، مناسب برای پروژه‌های فشرده.

Mega

مزیت Uno: قیمت پایین‌تر، سادگی، کافی بودن برای اکثر پروژه‌ها. مزیت Mega: پین‌های بسیار بیشتر، حافظه گسترده‌تر، مناسب برای پروژه‌های پیچیده.

 Due

مزیت Uno: ولتاژ کاری ۵ ولت، سازگاری بهتر با شیلدها و ماژول‌ها. مزیت Due: پردازنده ۳۲-بیتی، سرعت بالاتر، قابلیت‌های پیشرفته‌تر.

نکات مهم در انتخاب و خرید

تشخیص نسخه اصلی

بررسی نشان رسمی آردوینو روی برد. کیفیت مونتاژ قطعات و لحیم‌کاری. وجود شماره مدل و مشخصات فنی. بسته‌بندی مناسب با دفترچه راهنما.

انتخاب بین اصلی و کلون

نسخه اصلی: کیفیت بالا، پشتیبانی مطمئن، قیمت بالاتر. کلون با کیفیت: عملکرد مشابه، قیمت پایین‌تر، پشتیبانی محدودتر. کلون ارزان: ممکن است مشکلات کیفی داشته باشد.

لوازم جانبی ضروری

کابل USB نوع B برای اتصال به کامپیوتر. آداپتور ۷-۱۲ ولت برای تغذیه مستقل. برد بورد و سیم جامپر برای اتصال قطعات. کیت سنسورهای اولیه برای شروع پروژه‌ها.

برنامه‌نویسی و توسعه نرم‌افزاری

محیط توسعه یکپارچه (IDE)

نصب Arduino IDE از سایت رسمی. پیکربندی برد در منوی Tools. انتخاب پورت COM مربوط به آردوینو. آپلود اولین برنامه (Blink) برای تست.

کتابخانه‌های گسترده

کتابخانه‌های استاندارد برای سروو، موتور، سنسورها. کتابخانه‌های جامعه برای ماژول‌های خاص. امکان نوشتن کتابخانه شخصی برای نیازهای خاص.

منابع یادگیری

مستندات رسمی آردوینو با مثال‌های متعدد. آموزش‌های آنلاین رایگان در پلتفرم‌های مختلف. کتاب‌های آموزشی به زبان فارسی و انگلیسی. انجمن‌های فعال برای پرسش و پاسخ.

آینده‌نگاری و جایگاه مستحکم

تداوم محبوبیت علیرغم پیشرفت فناوری

با وجود ظهور بردهای قدرتمندتر مانند ESP32 و Raspberry Pi Pico، Uno R3 همچنان جایگاه خود را حفظ کرده است. دلیل این ماندگاری در سادگی، مستندات کامل و جامعه کاربری عظیم آن نهفته است. برای بسیاری از کاربردها، قدرت پردازشی Uno R3 کافی و حتی بیش از نیاز است.

نقش در اکوسیSTEM آموزشی

در سیستم‌های آموزشی سراسر جهان به عنوان استاندارد آموزش میکروکنترلر پذیرفته شده است. تولیدکنندگان تجهیزات آموزشی ماژول‌ها و کیت‌های متنوعی بر پایه Uno توسعه داده‌اند. رقابت‌ها و المپیادهای دانش‌آموزی اغلب از آردوینو Uno به عنوان پلتفرم اصلی استفاده می‌کنند.

جمع‌بندی: میراثی زنده در دنیای الکترونیک

آردوینو Uno R3 DIP فراتر از یک برد توسعه ساده است – نمادی از دموکراتیک شدن فناوری و دسترسی‌پذیری الکترونیک پیشرفته محسوب می‌شود. با بیش از یک دهه حضور مستمر در بازار، این ماژول ثابت کرده که ترکیب درستی از سادگی، قدرت و قابلیت اطمینان را ارائه می‌دهد. برای کسانی که تازه وارد دنیای الکترونیک برنامه‌پذیر می‌شوند، Uno R3 نقطه شروع ایده‌آلی است. برای حرفه‌ای‌هایی که نیاز به نمونه‌سازی سریع دارند، ابزاری ضروری محسوب می‌شود.

در نهایت، سرمایه‌گذاری در یادگیری و استفاده از آردوینو Uno R3، سرمایه‌گذاری در مهارتی پایه‌ای و ماندگار است که درهای دنیای IoT، رباتیک، اتوماسیون و نوآوری دیجیتال را به روی شما می‌گشاید.
