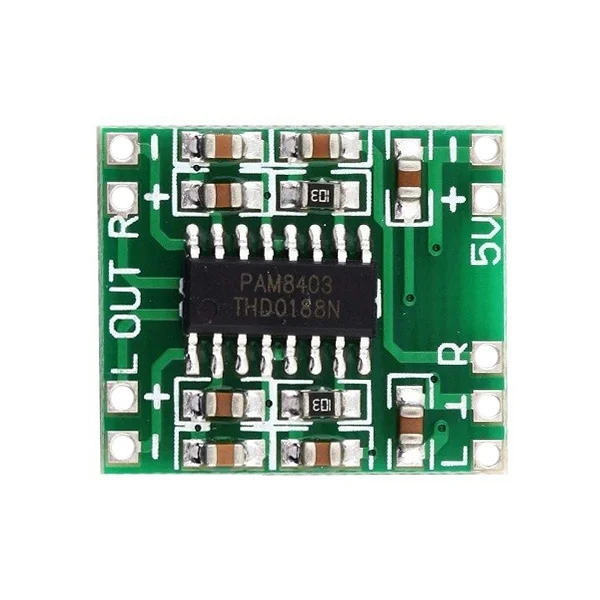

ماژول آمپلی فایر PAM8403

ماژول آمپلی فایر PAM8403

ماژول آمپلی فایر PAM8403 یک تقویت‌کننده صوتی کلاس D است که با توان خروجی 3 وات به ازای هر کانال، صدایی با کیفیت بالا و بدون نویز ارائه می‌دهد. این ماژول بسیار کوچک و کم‌مصرف بوده و برای تقویت صدا در پروژه‌های الکترونیکی و دستگاه‌های قابل‌حمل مانند اسپیکرهای پرتابل و سیستم‌های صوتی کوچک ایده‌آل است.

مشخصات فنی

• چیپست: PAM8403
• ولتاژ کاری: 2.5 تا 5.5 ولت DC
• توان خروجی: 3 وات (برای هر کانال)
• تعداد کانال: 2 (استریو)
• تکنولوژی: کلاس D (بهره‌وری بالا و گرمای کم)
• نسبت سیگنال به نویز (SNR): بیش از 90 دسی‌بل
• اعوجاج هارمونیک کل (THD): کمتر از 10%
• ابعاد: بسیار کوچک (تقریباً 2×2 سانتی‌متر)

ویژگی‌های برجسته

1. مصرف انرژی کم: مناسب برای دستگاه‌های باتری‌خور و قابل‌حمل.
2. صدای شفاف: خروجی با کیفیت بالا و نویز بسیار کم.
3. اندازه کوچک: نصب آسان در پروژه‌های با فضای محدود.
4. طراحی استریو: تقویت صدای دو کانال برای تجربه صدای بهتر.
5. حفاظت در برابر اتصال کوتاه: ایمنی بالا در استفاده طولانی‌مدت.

کاربردها

• اسپیکرهای قابل‌حمل
• سیستم‌های صوتی کوچک
• پروژه‌های آردوینو و رزبری پای
• دستگاه‌های هوشمند خانگی
• اسباب‌بازی‌های الکترونیکی

نحوه استفاده از ماژول PAM8403

1. اتصال منبع تغذیه: ماژول را به ولتاژ 5 ولت DC متصل کنید (از باتری یا آداپتور USB استفاده کنید).
2. اتصال ورودی صدا: سیگنال ورودی (مانند خروجی موبایل، کامپیوتر یا ماژول بلوتوث) را به پایه‌های ورودی ماژول متصل کنید.
3. اتصال خروجی صدا: بلندگوهای استریو را به خروجی ماژول متصل کنید.
4. پس از اتصال صحیح، صدای تقویت‌شده را با کیفیت عالی دریافت خواهید کرد.

نکات مهم هنگام استفاده

• ولتاژ ورودی از 5.5 ولت بیشتر نشود تا از آسیب به چیپ جلوگیری شود.
• بلندگوهایی با امپدانس 4 تا 8 اهم استفاده کنید تا بهترین کیفیت صدا را داشته باشید.
• از کابل‌های با کیفیت برای اتصال استفاده کنید تا نویز اضافی کاهش یابد.

جمع‌بندی

ماژول آمپلی فایر PAM8403 با توان خروجی 3 وات و ابعاد کوچک، یک انتخاب فوق‌العاده برای تقویت صدا در پروژه‌های صوتی کوچک و قابل‌حمل است. این ماژول با مصرف انرژی پایین و کیفیت صدای بالا، کاربرد گسترده‌ای در سیستم‌های صوتی خانگی و دستگاه‌های پرتابل دارد.
