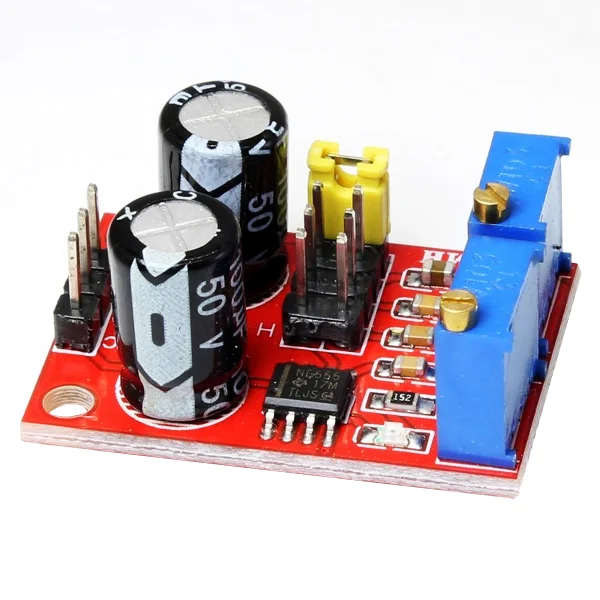

آی سی 555 یک آی سی بسیار پرکاربرد است. از جمله کاربردهای این آی سی میتوان به مولد پالس و ساخت اسیلاتور اشاره کرد. این ماژول یک ماژول مولد پالس است که هسته اصلی آن آی سی NE555 می باشد. به کمک این ماژول میتوان پالس هایی در چهار رنج فرکانسی تولید کرد. فرکانس و ضریب وظیفه سیگنال خروجی توسط جامپر و دو پتانسیومتری که روی برد قرار دارد، تنظیم میشود. ولتاژ ورودی ماژول از 5 ولت تا 15 ولت میتواند تغییر کند. اگر ولتاژ 5 ولت باشد، جریان مصرفی ماژول 15 میلی آمپر است و اگر ولتاژ 12 ولت باشد، ماژول جریانی تقریبا برابر 35 میلی آمپر مصرف میکند. بسته به ولتاژی که به ماژول اعمال شده، دامنه قله تا قله سیگنال خروجی از 4.2 ولت تا 11.4 ولت میتواند تغییر کند. LEDای که روی ماژول قرار دارد، متناسب با فرکانس سیگنال خروجی چشمک میزند. زمانی که سیگنال خروجی Low است، LED روشن و با High شدن آن LED خاموش میشود. در فرکانس های بالا، LED همیشه روشن دیده میشود و چشمک آن قابل دیدن نیست.
