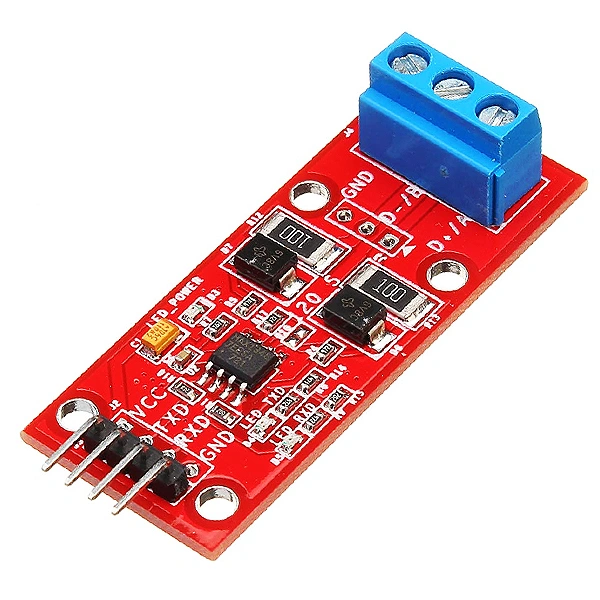

ماژول TTL به RS485 با چیپ MAX13485 یکی از پرکاربردترین و قابلاعتمادترین مبدلهای ارتباطی در پروژههای الکترونیک، اتوماسیون صنعتی و سیستمهای مخابراتی است.
این ماژول به دلیل استفاده از چیپ قدرتمند MAX13485 از شرکت Maxim Integrated، از پایداری بسیار بالا، مصرف انرژی کم و مقاومت مناسب در برابر نویز برخوردار است. در این محتوا قصد داریم به صورت کامل ویژگیها، مزایا، کاربردها و نحوه عملکرد این ماژول را بررسی کنیم تا بتوانید با دید بازتری برای استفاده در پروژههای خود تصمیمگیری کنید.
ماژول TTL به RS485 چیست؟
در بسیاری از پروژهها، ارتباط سریال پایه که به صورت TTL (۳٫۳ یا ۵ ولت) استفاده میشود، برای انتقال داده به فاصله کوتاه طراحی شده است. اما زمانی که نیاز به ارسال داده در مسافتهای طولانیتر یا محیطهای صنعتی با نویز بالا باشد، پروتکل RS485 بهترین انتخاب است. اینجاست که ماژول TTL to RS485 وارد عمل میشود و سیگنالهای TTL را به RS485 تبدیل میکند.
نقش چیپ MAX13485 در این ماژول
چیپ MAX13485E یکی از قویترین و محبوبترین ترنسیورهای RS485 است که برای ارتباطات تکگذرگاهی و چندگذرگاهی طراحی شده است. این چیپ دارای ویژگیهایی مانند:
عملکرد پایدار در ولتاژ 3.3V و 5V
حفاظت در برابر E S D تا ±15kV
مصرف انرژی بسیار کم
سازگاری کامل با Half-Duplex RS485
قابلیت انتقال داده تا سرعتهای بالا
وجود این چیپ باعث میشود ماژول T T L به RS485 با چیپ MAX13485 حتی در محیطهایی با نویز زیاد نیز عملکرد قابلاعتمادی داشته باشد.
ویژگیهای ماژول T T L به RS485 با چیپ MAX13485
این ماژول معمولاً در قالب یک برد کوچک عرضه میشود و شامل امکانات زیر است:
ورودی و خروجیهای T T L برای ارتباط با میکروکنترلرهایی مانند Arduino، ESP8266، ESP32، STM32 و Raspberry Pi
ترمینالهای RS485 برای اتصال به شبکه صنعتی
قابلیت کار با ولتاژ تغذیه 3.3V و 5V
دارا بودن مقاومت Pull-Up و Pull-Down
طراحی ایزوله شده برای کاهش نویز
پشتیبانی از Half Duplex جهت ارسال و دریافت روی یک زوج سیم
این ویژگیها باعث میشوند این ماژول انتخابی مناسب برای پروژههای ارتباطی طولانیبرد باشد.
کاربردهای ماژول TTL به RS485 با چیپ MAX13485
از آنجایی که RS485 برای انتقال داده در مسافتهای طولانی و شرایط صنعتی توسعه یافته، استفاده از این ماژول در پروژههای مختلف بسیار رایج است. برخی کاربردها عبارتند از:
سیستمهای مانیتورینگ صنعتی
پیادهسازی پروتکل M o d bus R TU
ارتباط بین چندین میکروکنترلر در شبکه Master–Slave
پروژههای هوشمندسازی ساختمان
دستگاههای حضور و غیاب
انتقال داده بین کامپیوتر و دستگاههای صنعتی
سنسورهای دوربرد و تجهیزات مخابراتی
در همه این پروژهها، وجود یک ماژول پایدار مانند T T L to RS485 با چیپ MAX13485 میتواند کیفیت ارتباط و امنیت انتقال داده را تضمین کند.
مزایای استفاده از این ماژول
استفاده از ماژول مبتنی بر MAX13485 مزایای زیادی دارد:
پایداری بالا در برابر نویز
RS485 ذاتاً مقاوم است و استفاده از این چیپ آن را ایمنتر میکند.
مصرف انرژی پایین
مناسب برای پروژههای باتریمحور یا کممصرف.
مسافت انتقال طولانی
امکان ارسال داده تا حدود ۱۲۰۰ متر بدون افت کیفیت.
سازگاری عالی با بردهای توسعه
استفاده از ولتاژ 3.3V و 5V باعث میشود تقریباً با همه میکروکنترلرها سازگار باشد.
قیمت اقتصادی
این ماژول معمولاً قیمت مقرون به صرفهای دارد و برای پروژههای کوچک تا صنعتی مناسب است.
نکات مهم هنگام استفاده از ماژول
در هنگام استفاده از ماژول بهتر است به چند نکته توجه کنید:
استفاده از کابل شیلددار برای ارتباطات طولانی
رعایت پلاریته صحیح در ترمینال A و B
استفاده از مقاومت Termination در مسیرهای طولانی
توجه به Half Duplex بودن ماژول
عدم اتصال همزمان تغذیه 3.3V و 5V
این نکات باعث میشوند عملکرد ماژول بهینه و بدون خطا باشد.
