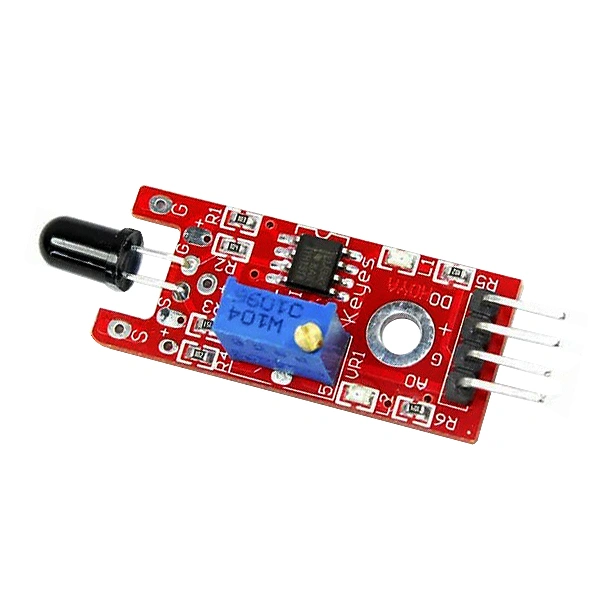

ماژول سنسور شعله آردوینو یکی از ماژول‌های پرکاربرد در پروژه‌های الکترونیکی و رباتیک است

که برای تشخیص حضور شعله یا نور مادون‌قرمز با طول‌موج مشخص استفاده می‌شود. این سنسور به‌ دلیل حساسیت بالا، قیمت مناسب و سازگاری کامل با بردهای آردوینو، در بسیاری از سیستم‌های امنیتی، هشدار آتش‌سوزی، خودروهای هوشمند و حتی ربات‌های اطفای حریق مورد استفاده قرار می‌گیرد.

در این مقاله قصد داریم به‌طور کامل با عملکرد این ماژول، مزایا، نحوه اتصال، کاربردها و نکات مهم هنگام خرید آشنا شویم تا بتوانید بهترین انتخاب را برای پروژه‌های خود داشته باشید.

معمولاً از یک فوتودیود یا فوتوترانزیستور مخصوص تشکیل شده است که حساسیت بالایی به نور مادون‌قرمز با طول موج حدود 760 نانومتر دارد.

این نور معمولاً در هنگام شعله‌ور شدن آتش تولید می‌شود؛ بنابراین سنسور قادر است شعله را حتی در زاویه‌های مختلف تشخیص دهد.

یکی از ویژگی‌های مهم این سنسور، وجود مدار تقویت‌کننده داخلی و پتانسیومتر تنظیم حساسیت است.

این امکان باعث می‌شود تا کاربر بتواند میزان حساسیت تشخیص شعله را کاهش یا افزایش دهد و متناسب با شرایط محیطی، بهترین عملکرد را از سنسور دریافت کند.

عملکرد ماژول سنسور شعله آردوینو بسیار ساده است. خروجی دیجیتال (DO) این سنسور زمانی که شعله در محدوده دید سنسور قرار می‌گیرد به حالت LOW یا HIGH تغییر می‌کند.

اگر از خروجی آنالوگ استفاده شود، میزان شدت نور مادون‌قرمز به‌صورت یک مقدار قابل اندازه‌گیری توسط آردوینو به کاربر ارسال می‌شود.

این ویژگی زمانی اهمیت دارد که بخواهیم شدت شعله یا فاصله نسبی آن را تخمین بزنیم. به همین دلیل این ماژول نه‌تنها برای تشخیص وجود شعله، بلکه برای اندازه‌گیری تقریبی شدت آن نیز قابل استفاده است.

پروژه‌هایی که با ماژول سنسور شعله آردوینو ساخته می‌شوند بسیار متنوع و کاربردی هستند.

یکی از رایج‌ترین پروژه‌ها ساخت سیستم هشدار آتش‌سوزی خانگی یا صنعتی است. در چنین سیستمی، سنسور در مکان‌های حساس نصب شده و در صورت مشاهده شعله، آلارم فعال می‌شود یا پیام هشدار برای کاربر ارسال می‌گردد.

همچنین این سنسور در ربات‌های اطفای حریق استفاده می‌شود؛ ربات‌هایی که با کمک سنسور شعله، منبع آتش را پیدا کرده و برای خاموش کردن آن اقدام می‌کنند. علاوه‌براین، در صنایع، کارگاه‌ها، موتورخانه‌ها و فضاهایی که احتمال بروز آتش بیشتر است، از این سنسور برای افزایش ایمنی استفاده می‌شود.

یکی از بخش‌های مهم کار با ماژول سنسور شعله آردوینو، نحوه اتصال آن به برد است.

این ماژول معمولاً دارای سه پایه GND ،VCC و OUT — برای خروجی دیجیتال — و در برخی نسخه‌ها یک پایه A0 برای خروجی آنالوگ است. اتصال سنسور به آردوینو کافی است با سیم‌ جامپر انجام شود.

پس از آن با چند خط کد ساده می‌توان وضعیت سنسور را خواند و واکنش مناسب مانند روشن کردن LED یا فعال کردن بوق هشدار را برنامه‌ریزی کرد.

همین سادگی در کنار کارایی بالا، این ماژول را به یکی از محبوب‌ترین سنسورهای تشخیص شعله تبدیل کرده است.

هنگام خرید ماژول سنسور شعله آردوینو باید به چند نکته مهم توجه داشته باشید.

اولین نکته، زاویه تشخیص سنسور است؛ برخی مدل‌ها زاویه 60 درجه و برخی تا 120 درجه را پوشش می‌دهند.

نکته دوم، فاصله تشخیص موثر سنسور است که معمولاً بین 20 تا 80 سانتی‌متر متغیر است. کیفیت پتانسیومتر، نوع مدار تقویت‌کننده و جنس لنز سنسور نیز از مواردی هستند که در کیفیت نهایی بسیار تأثیرگذارند. اگر محیط پروژه شما پر از منابع نور مصنوعی است، بهتر است مدلی انتخاب کنید که فیلتر نوری باکیفیت‌تری داشته باشد تا نورهای غیر از شعله را تشخیص ندهد. برخی از نسخه‌ها دارای نشانگر LED وضعیت هستند که کمک می‌کند سریع‌تر متوجه عملکرد سنسور شوید

در مجموع می‌توان گفت ماژول سنسور شعله آردوینو یکی از بهترین انتخاب‌ها برای پروژه‌هایی است که نیاز به تشخیص آتش یا نور مادون‌قرمز دارند. نصب ساده، قیمت اقتصادی، حساسیت بالا و قابلیت تنظیم، این سنسور را به یک ابزار قابل اعتماد در پروژه‌های امنیتی و رباتیک تبدیل کرده است. اگر قصد ساخت یک سیستم ایمنی یا یک ربات کاربردی دارید، بدون شک این سنسور می‌تواند یکی از اجزای اصلی پروژه شما باشد.
