توضیحات

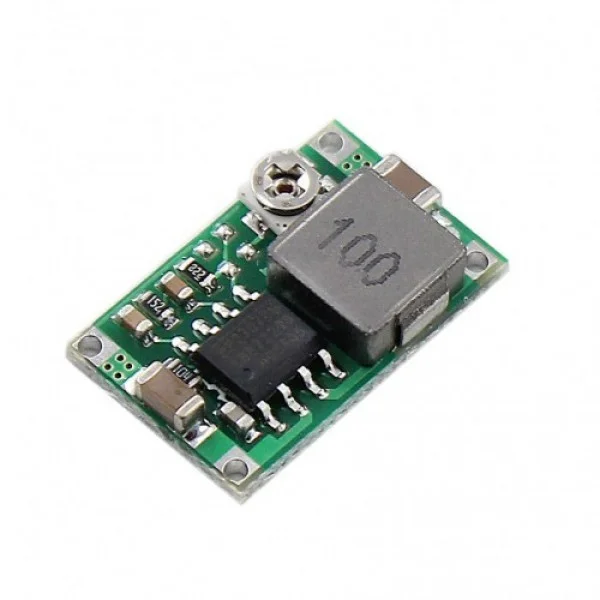

ماژول رگولاتور کوچک DC به DC کاهنده Mini-360
ماژول Mini-360 یک رگولاتور DC به DC کاهنده بسیار کوچک و کارآمد است که برای کاهش ولتاژ ورودی به سطح ولتاژ مورد نیاز خروجی استفاده میشود. این ماژول با ابعاد کوچک و کارایی بالا، مناسب برای استفاده در انواع پروژههای الکترونیکی و دستگاههای قابلحمل است. طراحی این ماژول بهگونهای است که بهراحتی در مدارهای کوچک و محدود نصب میشود و عملکردی قابلاعتماد ارائه میدهد.
مشخصات فنی ماژول Mini-360
- ولتاژ ورودی: 4.75 تا 23 ولت DC
- ولتاژ خروجی: 1.0 تا 17 ولت (قابل تنظیم)
- حداکثر جریان خروجی: 1.8 آمپر
- بازدهی: تا 96%
- نوع رگولاتور: کاهنده (Buck Converter)
- ابعاد: 17x11x3.8 میلیمتر
- دمای کاری: -40 تا +85 درجه سانتیگراد
ویژگیهای کلیدی ماژول Mini-360
- طراحی بسیار کوچک: ابعاد جمعوجور برای نصب در فضاهای محدود.
- بازدهی بالا: بازده تبدیل انرژی تا 96% برای کاهش اتلاف انرژی.
- قابلیت تنظیم ولتاژ خروجی: امکان تنظیم خروجی برای تطبیق با نیازهای مختلف.
- محافظت داخلی: مجهز به محافظت در برابر اتصال کوتاه و دمای بالا.
- کاربرد گسترده: مناسب برای انواع مدارهای الکترونیکی از جمله میکروکنترلرها، سنسورها و تجهیزات قابلحمل.
کاربردها
- تغذیه میکروکنترلرها (آردوینو، ESP32 و …)
- تامین انرژی سنسورها و ماژولهای کوچک
- سیستمهای قابلحمل با محدودیت فضا
- پروژههای DIY و آموزشی
- منابع تغذیه کوچک و اقتصادی
نحوه استفاده از ماژول Mini-360
- اتصال ورودی: منبع تغذیه DC با ولتاژ ورودی بین 4.75 تا 23 ولت را به پینهای ورودی متصل کنید.
- اتصال خروجی: دستگاه یا مداری که به ولتاژ کاهشیافته نیاز دارد را به پینهای خروجی وصل کنید.
- تنظیم ولتاژ خروجی: با چرخاندن پتانسیومتر روی ماژول، ولتاژ خروجی را به مقدار دلخواه تنظیم کنید.
- تست و اندازهگیری: پس از اتصال و تنظیم، ولتاژ خروجی را با مولتیمتر بررسی کنید.
نکات مهم در استفاده از ماژول Mini-360
- ولتاژ ورودی نباید از محدوده مشخصشده (23 ولت) فراتر رود.
- جریان خروجی بیش از 1.8 آمپر ممکن است باعث گرم شدن بیش از حد ماژول شود.
- از سیمهای با کیفیت و اتصالات محکم برای جلوگیری از افت ولتاژ استفاده کنید.
- برای کارکرد بهینه، ماژول را در محیط با دمای مناسب قرار دهید.
جمعبندی
ماژول Mini-360 یک رگولاتور DC به DC کوچک و کارآمد است که برای پروژههای الکترونیکی با نیاز به کاهش ولتاژ طراحی شده است. بازدهی بالا، قابلیت تنظیم ولتاژ خروجی و ابعاد کوچک از ویژگیهای برجسته این ماژول هستند. این محصول انتخابی ایدهآل برای کاربردهای متنوع از جمله تغذیه میکروکنترلرها و سنسورها است.
