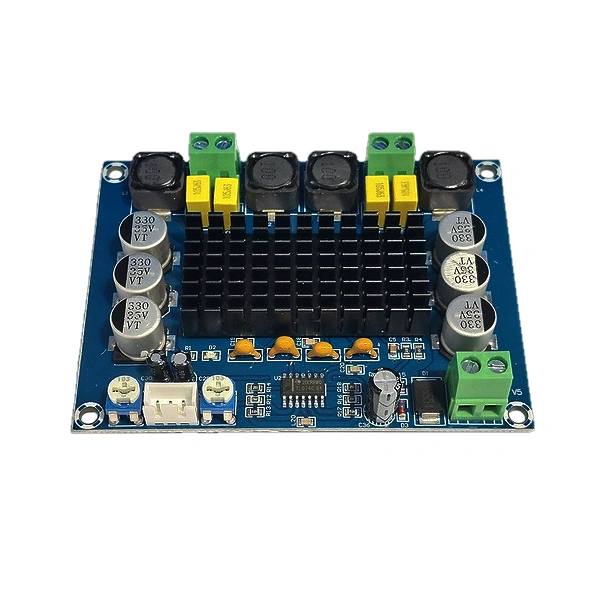

معرفی ماژول آمپلی فایر XH-M543 با چیپ CS8673
ماژول آمپلی فایر XH-M543 یکی از قدرتمندترین و انعطافپذیرترین ماژولهای تقویت صدا در کلاس خود است که با چیپ CS8673 طراحی شده است. این ترکیب امکان خروجی صوتی تا 100 وات RMS را فراهم میکند و با پشتیبانی از قابلیتهای پیشرفتهای مانند حالت ساب ووفر و سوئیچ بین حالت استریو و مونو، آن را به انتخابی ایدهآل برای پروژههای صوتی حرفهای تبدیل کرده است.
اگر به دنبال ساخت یک سیستم صوتی خانگی با باس قوی، تقویت کننده خودرویی قدرتمند یا حتی یک آمپلیفایر استودیویی کوچک هستید، XH-M543 با طراحی بهینه و امکانات گسترده میتواند نیازهای شما را به طور کامل برآورده کند.
مشخصات فنی دقیق
| مشخصه | مقدار/توضیح |
|---|---|
| تراشه اصلی | CS8673 (نسخه بهینهشده برای توان بالا) |
| توان خروجی | تا 100 وات RMS (در شرایط ایدهال تغذیه و خنککاری) |
| ولتاژ تغذیه | 12-24 ولت DC (توصیه: 18-24 ولت برای حداکثر عملکرد) |
| کلاس آمپلیفایر | کلاس D (راندمان بالا، گرمای کم) |
| امپدانس پشتیبانی شده | 2-8 اهم (بهینه برای 4 اهم) |
| نسبیت سیگنال به نویز | >90dB (کیفیت صدای عالی) |
| کاهش اعوجاج (THD+N) | <0.1% (در توان نامی) |
| فرکانس پاسخ | 20Hz-20kHz (±3dB) |
| حالتهای کاری | استریو (2 کانال)، مونو (تک کانال)، ساب ووفر |
| کنترلهای موجود | ولوم صدا، تن باس، تن تریبلی |
| ابعاد برد | حدود 100×80 میلیمتر |
ویژگیهای منحصر به فرد XH-M543
1. چیپ CS8673 با عملکرد بهینهشده
تراشه CS8673 که قلب این ماژول است، به طور خاص برای کاربردهای تقویت صوتی با توان متوسط تا بالا طراحی شده است. این چیپ از فناوریهای پیشرفته کاهش نویز و اعوجاج استفاده میکند و در عین حال راندمان انرژی بالایی دارد.
2. حالت ساب ووفر داخلی
یکی از برجستهترین ویژگیهای این ماژول، وجود فیلتر ساب ووفر داخلی است که امکان اتصال مستقیم ساب ووفر را بدون نیاز به مدارات خارجی فراهم میکند. این قابلیت برای سیستمهای صوتی خانگی و خودرو بسیار ارزشمند است.
3. سوئیچ استریو/مونو
با استفاده از جامپر روی برد، میتوانید بین حالتهای مختلف سوئیچ کنید:
-
حالت استریو: برای اسپیکرهای چپ و راست مستقل
-
حالت مونو پل: برای ترکیب دو کانال و ایجاد خروجی تک کانال قدرتمندتر
-
حالت ساب ووفر: برای اتصال بلندگوهای فرکانس پایین
4. کنترلی کامل بر صدا
برد مجهز به پتانسیومترهای تنظیم زیروبم (باس/ترینل) است که امکان تنظیم دقیق پاسخ فرکانسی را مطابق با سلیقه شما فراهم میکند.
کاربردهای عملی و پروژههای پیشنهادی
1. سیستم صوتی خانگی مقرون بهصرفه
با استفاده از این ماژول میتوانید یک سیستم صوتی خانگی کامل با کیفیت عالی و قیمت مناسب بسازید. قابلیت ساب ووفر داخلی، نیاز به خرید ساب ووفر اکتیو جداگانه را برطرف میکند.
2. تقویت کننده خودرویی قدرتمند
برای ارتقای سیستم صوتی خودرو، XH-M543 گزینهای ایدهآل است. راندمان بالا باعث کاهش مصرف برق و تولید حرارت میشود و کیفیت صدای بالا تجربه شنیداری بهتری ایجاد میکند.
3. سیستم پخش صدا برای سالنهای کوچک
توان 100 واتی این ماژول برای پوشش صدایی سالنهای کوچک، کلاسهای آموزشی یا فضاهای تجاری محدود کاملاً کافی است.
4. تقویت کننده برای پروژههای DIY
علاقهمندان به الکترونیک میتوانند از این ماژول برای ساخت:
-
تقویت کننده گیتار الکتریک
-
سیستم صوتی قابل حمل (پاوربانک اسپیکر)
-
تقویت کننده برای میکروفون و وسایل صوتی
نحوه راهاندازی و نکات مهم
اتصالات ضروری:
-
منبع تغذیه: از منبع تغذیه با جریان کافی استفاده کنید (حداقل 5 آمپر برای حداکثر توان).
-
ورودی صدا: میتوانید از منابع مختلف مانند گوشی موبایل، لپتاپ، پخشکننده MP3 استفاده کنید.
-
خروجی اسپیکر: مطمئن شوید امپدانس اسپیکر با مشخصات ماژول مطابقت دارد.
-
تنظیم جامپر: حالت کاری مورد نظر خود را انتخاب کنید.
نکات ایمنی:
-
خنککاری: برای استفاده طولانیمدت در توان بالا، حتماً از هیتسینک مناسب استفاده کنید.
-
محافظت: از اتصال کوتاه خروجی جلوگیری کنید.
-
ولتاژ: از حد مجاز ولتاژ تغذیه (24V) تجاوز نکنید.
مقایسه با ماژولهای مشابه
| ویژگی | XH-M543 با CS8673 | TDA7297 | PAM8610 |
|---|---|---|---|
| حداکثر توان | 100W | 30W | 20W |
| حالت ساب ووفر | ✅ دارد | ❌ ندارد | ❌ ندارد |
| تنظیم باس/ترینل | ✅ دارد | ❌ ندارد | ❌ ندارد |
| ولتاژ تغذیه | 12-24V | 12V | 9-12V |
| مناسب برای | سیستمهای حرفهای | مصارف ساده | پروژههای کوچک |
سوالات متداول (FAQ)
سوال 1: آیا این ماژول نیاز به پیشتقویت کننده دارد؟
پاسخ: خیر، این ماژول دارای تقویت کننده داخلی است و میتواند مستقیماً به منابع صوتی معمولی متصل شود.
سوال 2: تفاوت CS8673 با TPA3116 چیست؟
پاسخ: هر دو تراشه قدرتمند هستند، اما CS8673 در ماژول XH-M543 با امکانات بیشتری مانند ساب ووفر داخلی و تنظیمات تن صدا ارائه شده است.
سوال 3: آیا میتوانم دو عدد از این ماژول را برای سیستم 4 کاناله استفاده کنم؟
پاسخ: بله، با استفاده از دو ماژول و یک تقسیمکننده سیگنال استریو میتوانید یک سیستم 4 کاناله ایجاد کنید.
سوال 4: بهترین ولتاژ تغذیه برای این ماژول چیست؟
پاسخ: ولتاژ 18-24 ولت DC برای دستیابی به حداکثر توان و کیفیت صدا توصیه میشود.
نتیجهگیری
ماژول آمپلیفایر XH-M543 با چیپ CS8673 نمونهای عالی از ترکیب قدرت، کیفیت و انعطافپذیری است. این ماژول نه تنها توان خروجی قابل توجهی ارائه میدهد، بلکه با قابلیتهای پیشرفتهای مانند فیلتر ساب ووفر داخلی و حالتهای کاری مختلف، آن را به انتخابی ایدهآل برای طیف وسیعی از پروژههای صوتی تبدیل کرده است.
چه یک علاقهمند مبتدی به الکترونیک باشید و چه یک حرفهای به دنبال راهحلی قدرتمند و مقرون بهصرفه، XH-M543 میتواند نیازهای شما را برآورده کند.
